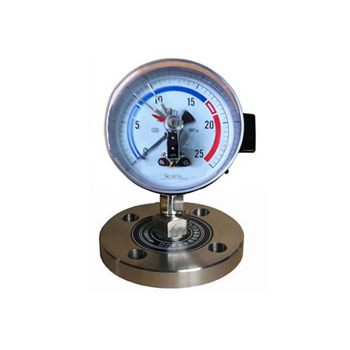

YX-MC隔膜电接点压力表

广泛应用于石油、化工、纺织、食品、制药、造纸等行业

产品优势：

适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合

        YX-100/150(B)M隔膜电接点压力表能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合，应采用隔离器与电接点压力表组成一个系统的隔膜电接点压力表。

隔膜电接点压力表适用测量无爆炸危险，强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的气体、液体且需对被测（控）压力系统实现自动控制和发信（报警）的。

        隔膜电接点压力表设上下限二位开关型接点装置在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其隔膜结构可有效隔离强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的压力介质，以保证电接点表头能有效的测（控）系统或机械的工作压力。隔膜电接点压力表电接点压力表特性广泛应用于机械，化工、石油冶金、电力，制碱，水处理等工业过程或机电配套中测量无爆炸危险的各种流体介质的压力。通常，仪表经与相应的电气器件（如继电器及接触器等）配套使用，即可对被测（控）压力系统实现自动控制和发信（报警）的目的。　　

        隔膜电接点压力表不仅具有设计新颖，结构可靠品种规格齐全，动作稳定性好，适应性强的特点外，而且又具有测控并茂，安装简单，维护量小等优点。

一、隔膜电接点压力表技术参数：

1.精确度：±1.6%

2.隔膜材料：OCr18Ni12Mo2(316)，哈氏合金，蒙乃尔合金，钽合金，氟塑料

3.连接方式: 螺纹连接式:M20×1.5;G1/2;1/2NPT;

4.法兰式连接:可按化工部HG，国标GB及日本JIS，美国ANSI等标准制造;

5.隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。该市　密封垫圈材料：丁晴橡胶，氟塑料。

6.密封液：硅油、植物油

7.执行标准：JB/T8624-1997

二、隔膜电接点压力表表结构原理：

隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。

温度影响: 因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。

电接点压力表的液位差：软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。

电接点压力表的耐蚀性：隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。

三、隔膜电接点压力表技术参数：

四、压力表选型表：
