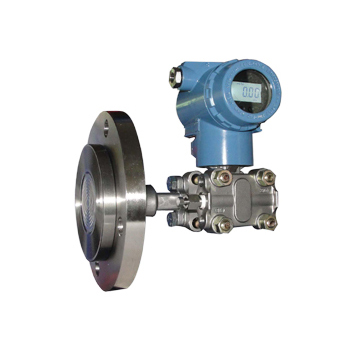

3851/1151LT单法兰液位变送器

广泛应用于石油、化工、纺织、食品、制药、造纸等行业

产品优势：

输入24VDC 输入4-20mA二线制
可附带HART协议
法兰安装
精度0.2%

合作客户：

        3851/1151LT单法兰液位变送器是引进国外先进技术和设备的变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上结合了目前国内流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，单法兰液位变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

一、测量原理：

3851/1151LT单法兰液位变送器是根据压力感应原理（液体静压与高度成比例）,通过液体的密度不变和压力的变化而计算出当前液体的高度。

单法兰液位变送器可以直接安装在敞口的管道或容器上，由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。

二、技术参数：

1.模拟型法兰式液位变送器的特点：

①精度高、稳定性好；

②量程、零点外部连续可调；

③正迁移可达500%、负迁移可达600%；；

④标准二线制，24V供电，4～20mA输出；

⑤阻尼可调、耐过压，固体传感器设计，无机械可动部件、维修量少；

⑥重量轻（2.4kg），小型化（166mm总高）；

⑦全系列统一结构、互换性强；

⑧接触介质的膜片材料可选，单边抗过压强；

⑨低压浇铸铝合金壳体，使用寿命长；

2.智能型法兰式液位变送器的特点：

①测量性能，用于压力、差压、液位、流量测量；

②数字精度：±0.05%，模拟精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；

③稳定性：0.25%60个月；

④量程比：100：1，测量速率：0.2S；

⑤小型化（2.4kg）全不锈钢法兰，易于安装；

⑥过程连接与其它产品兼容，实现佳测量；

⑦采用H合金护套的传感器，实现了优良的冷、热稳定性；

⑧采用16位计算机的智能变送器；

⑨标准4-20mA，带有基于HART协议的数字信号，远程操控；

⑩支持向现场总线与基于现场控制的技术的升级。

三、法兰与膜片：

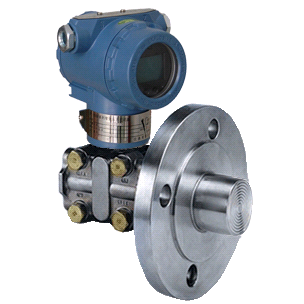

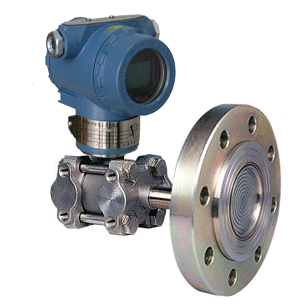

3851/1151LT单法兰式液位变送器 ,可对各种容器进行液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。

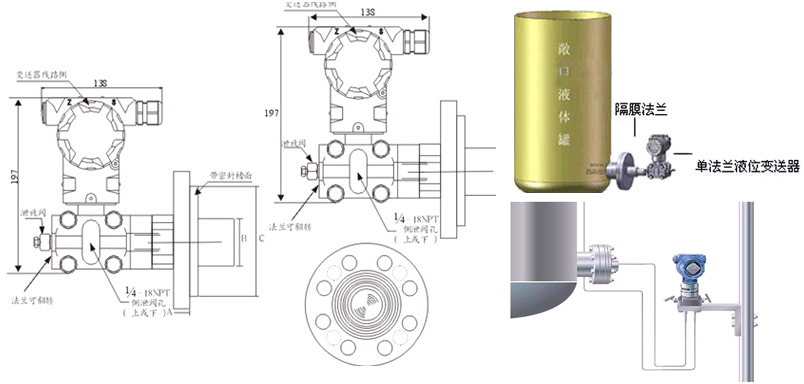

四、单法兰液位变送器尺寸图及安装示意图：

五、单法兰液位变送器选型表：
